Используемые материалы

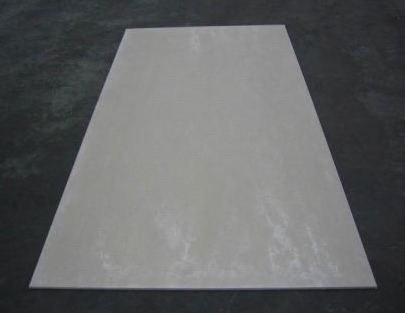

При изготовлении цементно-стружечных плит (ЦСП, ГОСТ 26816-86) используются исключительно природные и экологически безупречные материалы, основными из которых, как следует из названия, являются высококачественный цемент и отходы переработки древесины.

Кроме того, для придания материалу защитных свойств, позволяющих эффективно противостоять гниению и другим биологическим воздействиям, а также разрушению вследствие эрозии, используется минерализация, заключающаяся в добавлении в состав специальных экологически безопасных компонентов.

Получившийся материал оказывается стойким к термическому воздействию и огню, природным условиям, в том числе морозу и влаге, а также хорошо защищенным от агрессии со стороны гнилостных и плесневых бактерий, грызунов, насекомых и др.

Состав ЦСП

Цемент %	65
Деревянная стружка %	24
Вода %	8,5
Гидратационные примеси (жидкое стекло, сульфат алюминия), %	2,5

Физико-механические свойства ЦСП

1	Плотность, кг/м3	1100-1400
2	Прочность при изгибе, МПа	7-12
3	Модуль упругости при изгибе, МПа, не менее	3000-3500
4	Твёрдость, МПа	45 — 65
5	Ударная вязкость, не менее, Дж/м2	1800
6	Удельное сопротивление выдёргиванию шурупов из пласта, Н/м	7
7	Прочность при растяжении перпендикулярно к пласту плиты, МПа, не менее	0,35 — 0,4
8	Морозостойкость, циклов	50
9	Влажность, %	9 ± 3
10	Разбухание по толщине за 24 часа, %, не более	2
11	Водопоглощение за 24 часа, %, не более	16
12	Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более	5
13	Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более	30
14	Удельная теплоёмкость ЦСП, кДж/кг˚С	1,15
15	Теплопроводность, Вт/м˚С)	0,26
16	Группа горючести	Г-1 (трудно сгораемая)
17	Индекс распространения пламени	0 (не распространяется пламя по поверхности)
18	Предел огнестойкости, мин.	50
19	Группа дымообразующей способности	Д (не выделяет токсичных газов и паров)
20	Класс биологической стойкости	4
21	Гарантийный срок эксплуатации ЦСП в строительных конструкциях, лет	50

Размеры цементно-стружечных плит и их предельные отклонения, мм

Размерность	Номинальная величина	Предельные отклонения для марок
		ЦСП-1	ЦСП-2
Длина	3200, 3600	+3	+5
Ширина	1200, 1250
Толщина	8-10	+0,6	+0,8
	12-16	+0,8	+1,0
	18-28	+1,0	+1,2
	30-40	+1,4	+1,6

При производстве панелей должны применятся листы КНАУФ—суперлист произведенные по ГОСТ Р 51829-2001 прессованием смеси гипсового вяжущего и волокон распущенной макулатуры, равномерно распределенных по всему объему листа.

Типоразмер	Длина, мм	Ширина, мм	Толщина, мм
Крупноформатный	2500	1200	10, 12.5
Малоформатный	1500	1200	10

Пожарно-технические характеристики ГВЛ:

• — Группа горючести — Г1 (по ГОСТ 30244-94);
• — группа воспламеняемости — В1 (по ГОСТ 30402-96);
• — группа дымообразующей способности — Д1( по ГОСТ 12.1.044-89);
• — группа токсичности Т1 ( по ГОСТ 12.1.044-89);
• — группа распространения пламени —РП1 ( по ГОСТ Р 51032-97).

Физико-технические характеристики ГВЛ

Показатели	Значения
Масса 1 м2, кг, где s — номинальная толщина листа в мм.	Не менее 1,25s
Теплопроводность (при плотности от 1000 до 1200 кг/м3), (Вт/м2 0С)	От 0,22 до 0,36
Коэффициент теплоусвоения, (Вт/м 0С)	не более 6,2
Предел прочности при изгибе, МПа	не менее 5,3
Твердость по Бринеллю, МПа	не менее 20
Влажность, %	не более 1,5
Водопоглощение внешней поверхностью листов ГВЛ, кг/м2	не более 1 за 1 ч
Коэффициент паропроницаемости, Мг/мхч·Па	0,12
Удельная эффективность естественных радионуклидов, Бк/кг	не более 370
